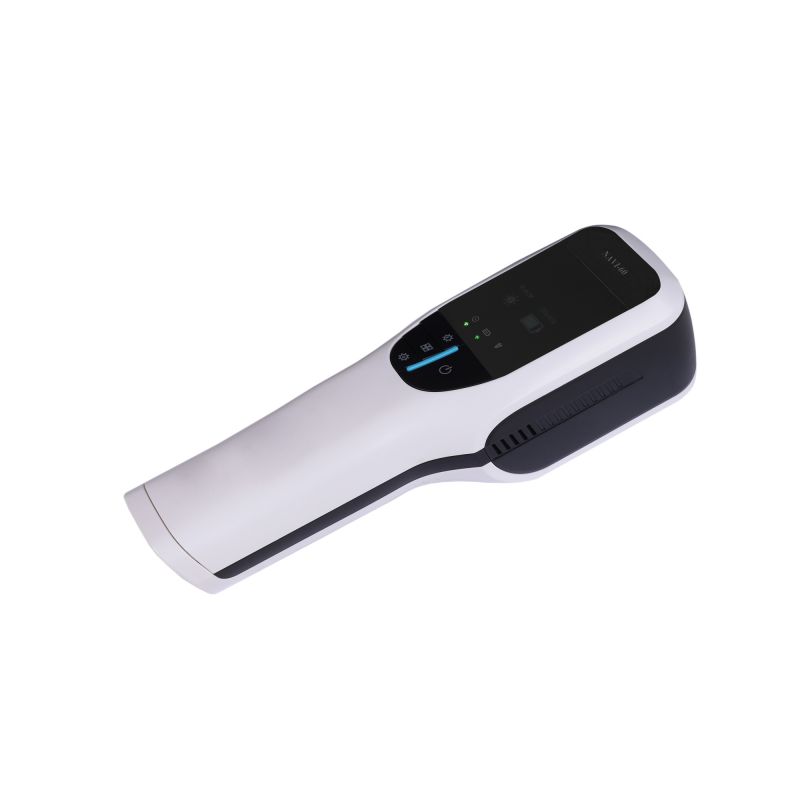

Аппарат визуализации вен проекционный NAVI-60

Назначение

Аппарат предназначен для неинвазивного определения расположения вен у пациентов (взрослых и детей) при выполнении медицинских процедур, таких как:

• Наблюдение за венами
• Переливание крови
• Взятие крови на анализ
• Очищение крови (диализ)

Область применения:

• Педиатрия
• Сосудистая хирургия
• Онкология

Потенциальный потребитель

Аппарат предназначен для использования квалифицированными специалистами:

• Врачи
• Медицинские сестры

Место применения:

• Клинико-диагностические институты
• Больницы
• Поликлиники
• Другие учреждения здравоохранения

Функциональные характеристики

• Неинвазивное определение расположения поверхностных вен
• Проекция изображения вен на поверхность кожи в режиме реального времени

Показания и противопоказания

Показания:

• Наблюдение за расположением поверхностных вен

Противопоказания:

• Запрещено прямое попадание света аппарата в глаза
• Не использовать для визуализации вен глаз и окологлазных областей
• Не применять на участках тела с чрезмерным волосяным покровом
• Не использовать на травмированной коже (царапины, татуировки, кожные болезни)

Технические характеристики

Аппарат NAVI-60:

• Габаритные размеры (ШхВхГ): 224 x 68 x 64 мм
• Масса: 500 г
• Глубина резкости изображения: не менее 30 мм
• Оптимальный фокус: 210 мм ± 30 мм
• Источник питания: Li-ion аккумулятор, 7,3 В, 2750 мАч
• Время работы от аккумулятора: не менее 2,5 ч
• Время зарядки: не более 4 ч
• Длина волны инфракрасного излучения: не более 950 нм
• Энергия излучения: более 0,6 мВт/м²

Стойка напольная:

• Габаритные размеры: 325 х 1920 х 350 мм
• Масса: 11 кг
• Диаметр колес: 55 мм

Стойка настольная:

• Габаритные размеры: 223 х 130 х 246 мм
• Масса: 4,1 кг

Комплектность

• Аппарат визуализации вен NAVI-60 – 1 шт.
• Кабель питания – 1 шт.
• Кабель с зарядным устройством – 1 шт.
• Карта для самотестирования – 1 шт. (при необходимости)
• Стойка настольная с креплением прибора – 1 шт. (при необходимости)
• Стойка напольная с креплением прибора – 1 шт. (при необходимости)
• Крепление – 1 шт. (при необходимости)
• Руководство по эксплуатации – 1 шт.

Рабочие условия

• Температура: от +10°C до +35°C
• Влажность: 30% ~ 80% (без конденсации)
• Атмосферное давление: 70,0 ~ 106,0 кПа
• Степень защиты от влаги: IPX0

Принцип работы

Аппарат использует инфракрасное излучение для визуализации вен. Гемоглобин в венах поглощает ближний инфракрасный свет сильнее, чем окружающие ткани. Отраженный свет воспринимается CCD-матрицей, обрабатывается чипом и проецируется на поверхность кожи, показывая контур вен.

Меры безопасности

• Запрещено разбирать аппарат
• Не использовать вблизи источников сильных электромагнитных помех
• Не допускать попадания жидкости на аппарат
• Использовать только оригинальные аксессуары и зарядные устройства

Гарантийные обязательства

• Гарантийный срок эксплуатации: 12 месяцев со дня продажи
• Срок службы: 5 лет
• Гарантийный срок хранения: 12 месяцев

Требования к утилизации

Аппарат подлежит утилизации как отходы класса А в соответствии с действующим законодательством.

Нормативные документы

• ГОСТ Р МЭК 60601-1-2010
• ГОСТ Р МЭК 60601-1-2-2014
• Серия стандартов ГОСТ ISO 10993

Электромагнитная совместимость (ЭМС)

Аппарат соответствует стандарту ЭМС ГОСТ Р МЭК 60601-1-2-2014. Рекомендуется использовать аппарат в условиях, исключающих сильные электромагнитные помехи.

Дополнительная информация

• Товарные знаки: MED-MOS
• Регистрационное удостоверение: согласно документации производителя
• Дата производства: указана на упаковке и аппарате

Производитель оставляет за собой право вносить изменения в конструкцию и характеристики изделия без предварительного уведомления.
